Conjunto de soluciones PROFIS Engineering, software de diseño de estructuras
New product Comprar Aprenda másProducto #r6502279
Software de diseño de anclajes de ingeniería estructural con códigos y aprobaciones, cálculos basados en el método de los elementos finitos por componentes y diversos métodos de fijación
- Códigos y aprobaciones: Es compatible con muchos métodos de diseño específicos de un país y puede generar informes de diseño detallado para verificar fácilmente el cumplimiento.
- Formación y asistencia: Sin importar si es principiante o experto, ofrecemos demostraciones (presenciales y en línea) y formación técnica para garantizarle que puede aprovechar todo el potencial del software.
- Compatible con: Navegadores de Internet como Chrome, Edge, Firefox y otros (software basado en la nube)
También conocido como programa de diseño de anclajes, PROFIS ENGINEERING, software de diseño de anclajes o Software para diseño de anclajes instalados a posteriori
Highlights
- Solución completa para conexiones de diseño estructural
- Ahorre horas de tiempo de investigación, ya que el software se actualiza automáticamente con las últimas versiones de los códigos y aprobaciones internacionales, incluidos: ACI, CSA, Eurocode, normas australianas y muchos otros.
- Manténgase actualizado con los últimos códigos y aprobaciones internacionales automáticamente.
- PROFIS Engineering Standard le ofrece acceso gratuito a todos los módulos de aplicación y le permite generar informes de cálculo y diseño detallados paso a paso (incluida la comprobación de la rigidez de la placa base) para anclajes posinstalados o moldeados in situ.
- Versión gratuita disponible para conexiones estructurales diarias
- Con PROFIS Engineering Premium, utilice CBFEM (método de elementos finitos basado en componentes) para diseñar su conexión completa de placa base, incluyendo cálculos para anclajes, rigidizadores, soldaduras, perfiles y hormigón
- Importe desde software de análisis estructural y exporte en BIM y CAD
- Calcule fácilmente las juntas en T, los empalmes de solapamiento y las cargas de los pasadores a cortante con tan solo unos clics y use el módulo de hormigón a hormigón para realizar diseños eficientes que cumplan los métodos de diseño habituales (Eurocódigo 2, TR069, ACI y muchos otros).
- Mejore la productividad con las funciones avanzadas de diseño de placas base y anclajes
- PROFIS Engineering Standard le ofrece acceso gratuito a todos los módulos de aplicación y le permite generar informes de cálculo y diseño detallados paso a paso y diseños de anclajes posinstalados o moldeados in situ.
- Diseños simplificados de cubiertas de acero secundario con el nuevo módulo de diseño de diafragmas
- Diseñe con varios tipos de pernos, compare los métodos de fijación lado a lado y elija la mejor solución para sus proyectos de cubiertas metálicas con el nuevo módulo de diseño de diafragmas: ayudándole a optimizar sus patrones de fijación y a ahorrar tiempo de diseño.
Datos Técnicos

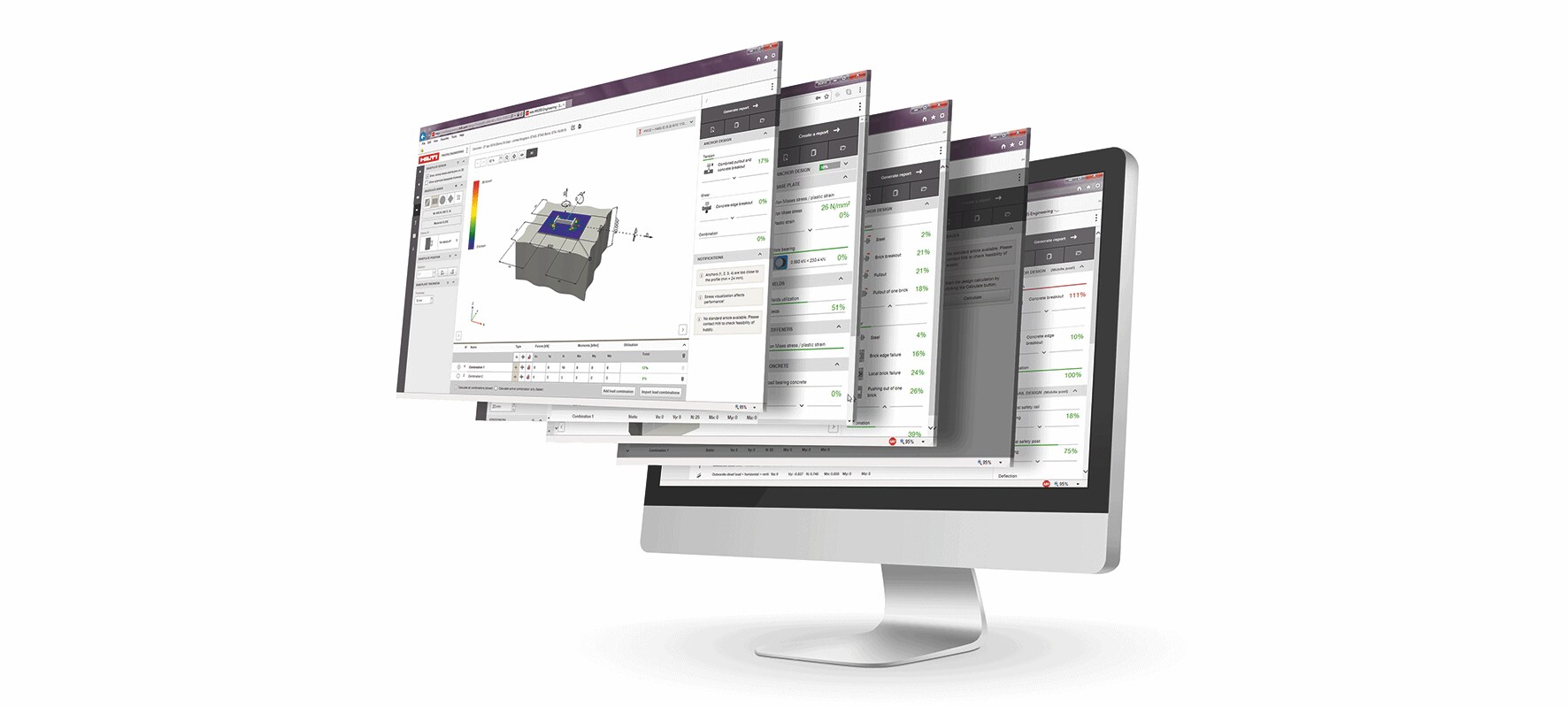

PROFIS Engineering Suite
Software todo en uno para el diseño de conexiones y fijaciones estructurales
PROFIS Engineering Suite hace que el diseño y el análisis de las conexiones estructurales sea más rápido y sencillo que nunca.
¿Eres nuevo en PROFIS? Prueba gratis la versión Premium durante 30 días. Después de la prueba, podrás acceder a la versión gratuita. O elige la versión Premium para disfrutar de todas las funciones de diseño avanzadas e integraciones con terceros.
¿CÓMO PUEDE PROFIS ENGINEERING MEJORAR SUS PROCESOS DE DISEÑO?
Solución todo en uno
Diseño y cálculo de fijaciones, incluyendo acero a hormigón, hormigón a hormigón, acero a mampostería, pasamanos, postes, fijaciones de fachada instaladas y coladas, canales de anclaje y mucho más, al tiempo que integra a la perfección su flujo de trabajo con múltiples programas de software estructural y BIM/CAD.
Tranquilidad
Manténgase al día de los códigos y homologaciones automáticamente. Como fabricante líder de anclajes, aprovechamos nuestra experiencia para ayudarle a garantizar que sus diseños cumplen las normativas más recientes.
Ahorro de tiempo y materiales
Obtenga la máxima capacidad de sus anclajes con Smart Design. Al anclar a Concreto, se obtiene un análisis rápido de los datos clave para ayudar a que el diseño de la placa base sea más rápido, más simple y más rentable.
Aprendizaje y soporte
EXPLORE SOLUCIONES PARA ESTAS APLICACIONES
ANCLAJE AL CONCRETO
Diseña conexiones complejas y cotidianas de placas base estructurales
Utilice plantillas predefinidas para diseñar fijaciones de hormigón, incluidos anclajes posinstalados y colados in situ, placas base, soldaduras y rigidizadores de forma rápida y precisa. Con un solo clic puede analizar placas base mediante CBFEM y realizar comprobaciones de rigidez para determinar si es necesario adaptar el diseño o las cargas. Optimice los puntos de fijación y realice comprobaciones de tensiones y deformaciones: PROFIS tiene en cuenta las cargas aplicadas, como las sísmicas y las deformaciones, y puede encontrar soluciones económicas para evitar la rotura utilizando refuerzos suplementarios. El diseño inteligente de la placa base simplifica aún más el proceso de diseño.
Genere un informe personalizado con referencias a códigos, cálculos, información sobre productos e imágenes.
DISEÑO INTELIGENTE (Smart Design) PARA EL ANCLAJE AL CONCRETO
Cálculos de anclaje automatizados y optimizados
- Agilice la selección del diseño óptimo de anclajes para conexiones de acero a hormigón: La función PROFIS Smart Design analiza rápidamente factores como las cargas, la geometría del perfil, la resistencia y geometría del material de la base y el último tipo de anclaje para ayudarle a encontrar la solución mejor y más eficiente reduciendo el área de la placa base o la profundidad de empotramiento.
- Opción de entradas avanzadas para su objetivo de utilización (por ejemplo, >90%) o las condiciones del proyecto. Ver todos los diseños compatibles en tamaño descendente de la placa base con un solo clic y agilizar la selección final con la clasificación y opciones de filtrado posterior.
DE CONCRETO A CONCRETO: BARRAS DE REFUERZO POST INSTALADAS
Todo lo que necesitas para diseñar aplicaciones de barras de refuerzo post-instaladas
Añada o amplíe elementos de hormigón tanto si trabaja con barras de refuerzo existentes como si le faltan barras de arranque. Resuelva juntas y empalmes estructurales de hormigón y, a continuación, verifique la resistencia al esfuerzo cortante en la interfaz entre el hormigón viejo y el nuevo.
¿Necesita adaptar el trazado o la geometría de su diseño PIR? PROFIS le permite personalizar fácilmente los parámetros de diámetro, profundidad de empotramiento y espaciado tanto para hormigón existente como postinstalado.
CONCRETO A CONCRETO: RECUBRIMIENTO
Diseño para superposición de concreto y pernos de corte post-instalados
Con PROFIS puede dimensionar conectores a cortante postinstalados y verificar la interfaz entre el hormigón colado en diferentes momentos. Establezca si su diseño tiene aristas o es simétrico y, a continuación, defina las diferentes zonas de cortante actuante. Sabrá que sus diseños son sonido gracias a los intuitivos gráficos en 3D que muestran cómo varían las tensiones a lo largo de la conexión.
¿Listo para la instalación? PROFIS ya te ha ahorrado tiempo optimizando la disposición.
Diseño de canales de anclaje y fachadas
Diseño más simple y rápido de productos certificados de acuerdo con los códigos más recientes
Diseñe fijaciones integradas y postinstaladas para fachadas con productos certificados según las últimas normativas (incluyendo ACI, Eurocódigo). Cambie entre las dos tecnologías de fijación de manera sencilla con solo unos clics. Encuentre el diseño controlador más rápidamente con el cálculo automático de tolerancias, agujeros alargados y combinaciones múltiples de cargas.
¿Está diseñando canales de anclaje para otras aplicaciones, como ascensores, centros de datos o túneles? Logre un cálculo más rápido de sistemas de canales de anclaje para múltiples normativas de diseño, incluyendo ICC-ES AC232, ACI318-11, ACI318-14, ACI318-19, CSA A23.3-14, CSA A23.3-19, EN1992-4, AS5216:2021, CEN TR17080.
¿Necesita ayuda con un problema de diseño desafiante? Obtenga asesoramiento experto de nuestros ingenieros.
PLUG-IN DE CHECKBOT PARA MEJORAR LOS FLUJOS DE TRABAJO
Simplifica procesos, mejora el mapeo de datos y aumenta la colaboración
PROFIS Engineering está integrado con el centro de diseño estructural IDEA Statica Checkbot. Esto le proporciona flujos de trabajo de diseño y cálculo más sencillos, rápidos y transparentes en tres pasos:
- Exporte miles de conexiones a la vez desde su software de análisis de elementos finitos (FEA) o BIM a Checkbot.
- Utilice Checkbot para funciones como la comprobación del estado de las conexiones importadas, la visualización en 3D de las barras y cargas importadas y la gestión de las combinaciones de carga.
- Exporte sus datos a PROFIS Engineering para diseñar sus conexiones acero-acero.
PREGUNTAS FRECUENTES SOBRE PROFIS Engineering:
¿Es gratuito PROFIS Engineering Suite?
Sí, existe una versión gratuita (Estándar) de PROFIS Engineering. Con la Licencia Estándar, obtendrá acceso a todas las Aplicaciones de Conexiones Estructurales dentro de PROFIS Engineering Suite, incluyendo anclaje a Concreto, Concreto a Concreto, y mucho más.
Puede seleccionar esta versión gratuita después de haber realizado una prueba de 30 días de la versión Premium.
Si desea más información sobre las diferencias entre las distintas versiones, consulte nuestro resumen de licencias.
Cotice su licencia de PROFIS Engineering con nuestro equipo de software a través de: HiltiEngineeringSoftwareSupport@hilti.com
¿Cuál es la diferencia entre la versión gratuita y la versión Premium de PROFIS Engineering?
La licencia estándar (versión gratuita) de PROFIS Engineering le da acceso a las aplicaciones de conexiones estructurales, incluyendo anclaje a Concreto, Concreto a Concreto y mucho más.
Con la versión paga, PROFIS Engineering Premium también puede realizar análisis completos de placas base, importar cargas de una amplia gama de software de análisis estructural, ejecutar múltiples combinaciones de carga simultáneamente y mucho más. Con PROFIS Engineering Premium puede elegir una licencia individual o una "licencia flotante" para un número ilimitado de usuarios.
Si desea más información sobre las diferencias entre las distintas versiones, consulte nuestro resumen de licencias.
Cotice su licencia de PROFIS Engineering con nuestro equipo de software a través de: HiltiEngineeringSoftwareSupport@hilti.com
¿PROFIS Engineering se encuentra únicamente en la nube?
Sí, PROFIS Engineering es un software basado en la nube. Sus archivos se almacenan de forma segura y remota. También se beneficia de actualizaciones automáticas para que tenga la tranquilidad de saber que siempre está diseñando de acuerdo con los últimos códigos, reglamentos y portafolio local.
Para acceder rápidamente a PROFIS Engineering desde su propio ordenador, puede poner un acceso directo en su barra de accesos directos o en el escritorio.
¿Está disponible PROFIS Engineering en varios idiomas?
Sí, PROFIS Engineering está disponible en los principales idiomas. Puede seleccionar su idioma y región en los ajustes del software.
¿Dónde puedo obtener capacitación sobre PROFIS Engineering?
Disponemos de una amplia gama de opciones de formación para PROFIS Engineering:
- Tutoriales en vídeo paso a paso (disponibles en nuestro sitio web y en YouTube)
- Módulos de aprendizaje electrónico (disponibles en el propio software)
- Cursos de formación en grupos reducidos para obtener una visión general del diseño y la normativa
Integraciones e intercambio de archivos en PROFIS Engineering: Preguntas frecuentes
¿Se pueden compartir archivos con PROFIS Engineering?
Con la versión Premium de PROFIS Engineering puedes compartir proyectos y archivos. Las últimas versiones de todos estos archivos se almacenan en la nube de Hilti.
¿Puedo importar cargas de paquetes de software de análisis estructural?
Sí, con la licencia Estándar, puede importar cargas de RAM Structural System.
Con la versión Premium, su software PROFIS Engineering está integrado con el hub de diseño estructural IDEA StatiCa Checkbot. Simplemente descargue el plug-in checkbot de IDEA StatiCa para importar desde otros programas de software de análisis estructural y comprobar automáticamente miles de conexiones antes de exportar a PROFIS Engineering. El software de análisis de elementos finitos (FEA por sus siglas en inglés) compatible incluye robot, STAAD.Pro, tekla, advance steel, SAP2000, ETABS, dlubal RFEM, RSTAB, y más.
¿Se pueden exportar mis diseños PROFIS Engineering a software BIM y CAD?
La versión Premium de PROFIS Engineering incluye exportaciones BIM/CAD y exportaciones a Revit Plugin.
Cómo configurar la integración de PROFIS y Checkbot
Integración de PROFIS Checkbot para Tekla Structures, Revit, Advance Steel, Robot, SCIA Engineer, SDS2, STAAD.PRO, AxisVM, RFEM 5, RSTAB 8
Para Tekla Structures, Revit, Advance Steel, Robot, SCIA Engineer, SDS2, STAAD.PRO, AxisVM, RFEM 5 y RSTAB 8, El instalador del enlace BIM de IDEA StatiCa se inicia automáticamente después de la instalación de cualquier software de IDEA StatiCa y también se puede acceder manualmente desde la interfaz principal de IDEA StatiCa. Localiza todos los paquetes de software de diseño estructural y BIM en su máquina. Una vez integrado, IDEA StatiCa Checkbot está disponible a través de la aplicación asociada FEA/BIM, permitiendo la exportación sin problemas de los datos de la placa base a PROFIS Engineering.
Antes de empezar: Asegúrese de que dispone de una licencia PROFIS Engineering Premium activa (puede adquirirla aquí) y confirme que el software FEA/BIM* necesario está instalado y actualizado. Sólo se admiten las dos últimas versiones. A continuación, siga estos pasos:
- Descarga y configuración de la cuenta: Cree una cuenta con IDEA StatiCa (aquí) y descargue su última versión de la suite (aquí).
- Instalación: Instale la suite como administrador. El plugin necesario para conectar con PROFIS Engineering está incluido en el paquete de descarga.
- Activación de enlaces BIM: Durante la instalación, se le pedirá que "Active sus enlaces BIM". Asegúrese de que este paso se completa correctamente.
- Finalizar la instalación: Haga clic en "Instalar". Una vez que la instalación haya finalizado y se muestre en verde, encontrará una nueva pestaña en su software FEA/BIM para exportar a Checkbot.
- Exportación de datos: Una vez importado el archivo a Checkbot, en la pestaña Hilti PROFIS, haga clic en el logotipo rojo de PROFIS Engineering para transferir sus datos y empezar a diseñar su conexión.
Integración de PROFIS Checkbot RFEM 6 , RSTAB 9
Para RFEM 6 y RSTAB 9, El instalador del enlace BIM de IDEA StatiCa se inicia automáticamente después de la instalación de cualquier software de IDEA y también se puede acceder manualmente desde la interfaz principal de IDEA StatiCa. Localizará todos los paquetes de software de diseño estructural y BIM en su máquina. El enlace BIM a Checkbot NO está disponible en la interfaz de usuario de la aplicación asociada. Es un archivo ejecutable independiente que puede encontrar en su escritorio y que debe ejecutarse cada vez que un usuario desee proceder a una exportación.
Antes de empezar: Asegúrese de que dispone de una licencia PROFIS Engineering Premium activa (puede adquirirse aquí) y confirme que el software FEA/BIM necesario está instalado y actualizado. Sólo se admiten las dos últimas versiones. A continuación, siga estos pasos:
- Descarga y configuración de la cuenta: Cree una cuenta con IDEA StatiCa (aquí) y descargue su última versión de la suite (aquí).
- Instalación: Instale la suite como administrador. El plugin necesario para conectar con PROFIS Engineering está incluido en el paquete de descarga.
- Activación de enlaces BIM: Durante la instalación, se le pedirá que "Active sus enlaces BIM". Asegúrese de que este paso se completa correctamente.
- Finalizar la instalación: Haga clic en "Instalar". Una vez que la instalación haya finalizado y se muestre en verde, encontrará un nuevo icono de acceso directo en su escritorio para exportar a Checkbot. Asegúrese de abrir el software y navegar hasta el menú "Opciones y Programa", luego active el WebService para habilitar la transferencia de datos.
- Exportación de datos: Una vez importado el archivo a Checkbot, en la pestaña Hilti PROFIS, haga clic en el logotipo rojo de PROFIS Engineering para transferir sus datos y empezar a diseñar su conexión.
Integración de PROFIS Checkbot para SAP 2000, ETABS
Si utiliza SAP 2000 y ETABS, IDEA StatiCa Checkbot se integra manualmente siguiendo un tutorial paso a paso. Las instrucciones son accesibles a través de una URL en el instalador del enlace BIM, a través de las páginas web de IDEA StatiCa, o siguiendo los siguientes pasos.
Antes de empezar: Asegúrese de que dispone de una licencia PROFIS Engineering Premium activa (puede adquirirse aquí) y confirme que el software FEA/BIM necesario está instalado y actualizado. Sólo se admiten las dos últimas versiones. A continuación, siga estos pasos:
- Descarga y configuración de la cuenta: Cree una cuenta con IDEA StatiCa (aquí) y descargue su última versión de la suite (aquí).
- Instalación: Instale la suite como administrador. El plugin necesario para conectar con PROFIS Engineering está incluido en el paquete de descarga.
- Activación de enlaces BIM: Durante la instalación, se le pedirá que "Active sus enlaces BIM". Asegúrese de que este paso se completa correctamente.
- Finalizar la instalación: Haga clic en "Por favor, instale nuestro complemento para su SAP2000 (aquí), ETABS (aquí), y siga la pauta de activación proporcionada por nuestros socios de IDEA StatiCa.
- Exportación de datos: Una vez importado el archivo a Checkbot, en la pestaña "Hilti PROFIS", haga clic en el logotipo rojo de PROFIS Engineering para transferir sus datos y empezar a diseñar su conexión.
Integración de PROFIS Checkbot para RISA-3D, RAM Structural System
Si está utilizando RISA-3D o RAM Structrual Systems, necesita utilizar la importación basada en archivos a IDEA Checkbot. No hay comunicación directa entre IDEA Checkbot y la aplicación asociada.
Antes de empezar: Asegúrese de que dispone de una licencia PROFIS Engineering Premium activa (puede adquirirla aquí) y confirme que el software FEA/BIM* necesario está instalado y actualizado. Sólo se admiten las dos últimas versiones. A continuación, siga estos pasos:
- Descarga y configuración de la cuenta: Cree una cuenta con IDEA StatiCa (aquí) y descargue su última versión de la suite (aquí).
- Instalación: Instale la suite como administrador. El plugin necesario para conectar con PROFIS Engineering está incluido en el paquete de descarga.
- Finalizar la instalación: Siga el flujo de trabajo utilizando estos enlaces: RISA-3D (aquí) y RAM Structural Systems (aquí).
- Exportación de datos: Una vez importado el archivo a Checkbot, en la pestaña "Hilti PROFIS", haga clic en el logotipo rojo de PROFIS Engineering para transferir sus datos y empezar a diseñar su conexión.
Diseño técnico en PROFIS Engineering: FAQS
¿Qué es el diseño avanzado de placas base / CBFEM en PROFIS Engineering Premium?
El cálculo CBFEM -Método de Elementos Finitos Basado en Componentes- utiliza una modelización estructural avanzada para determinar las cargas que actúan sobre los anclajes y evaluar así la rigidez de la placa. La placa base se modela como elementos de concha con un comportamiento de tensión-deformación bilineal. Cuando la tensión de la placa supera el límite elástico, el módulo de elementos finitos calcula también una deformación plástica en la placa base y la deformación global.
PROFIS Engineering también compara las fuerzas de anclaje FEM con las fuerzas equivalentes que se obtendrían de un supuesto "rígido". A partir de la deformación plástica, la deformación y las fuerzas de anclaje rígidas equivalentes, el usuario puede concluir si el diseño se aproxima a la rigidez o no.
¿Cuántas combinaciones de carga se pueden diseñar al mismo tiempo con PROFIS Engineering?
Utilizando la versión Premium de PROFIS Engineering, para la mayoría de los diseños puede añadir hasta 1000 combinaciones de carga. Para el análisis de la placa base utilizando la funcionalidad Component Based Finite Element Analysis Modeling (CBFEM), estás limitado a 20 combinaciones de carga.
¿Cómo puedo configurar PROFIS Engineering para que utilice por defecto un código de diseño determinado?
En el menú de configuración, puede seleccionar todos los valores predeterminados de diseño que se aplicarán a cualquier archivo de proyecto nuevo que se cree.
¿Qué es el método Hilti SOFA?
¿Qué posibilidades tiene un ingeniero de diseño si la disposición del anclaje está fuera del ámbito de la norma EN 1992-4, o si las disposiciones de diseño de la norma EN 1992-4 (utilización > 100%) no conducen a una solución?
La base para el diseño de anclajes en Europa es el planteamiento de diseño que figura en la norma EN 1992-4. Sin embargo, hay muchos casos en los que no se pueden encontrar soluciones siguiendo estrictamente esta norma. Por lo tanto, además de las disposiciones de diseño de la norma EN 1992-4, Hilti ofrece un enfoque de diseño según el denominado "método SOFA". SOFA son las siglas de "Solution for Fasteners", un método de diseño que va más allá de los códigos existentes. Las disposiciones de SOFA se basan en la investigación más avanzada del sector y se someten a una revisión exhaustiva por parte de expertos técnicos clave antes de su implementación en PROFIS Engineering.
Use PROFIS a su máximo potencial
Acceda a materiales de formación, seminarios web y testimonios sobre PROFIS a petición. Aprenda a navegar por los módulos, crear y modificar plantillas, optimizar diseños y mucho más.
Comience con el e-learning gratuito de PROFIS Engineering Mire tutoriales en la tienda en líneaIntercambia ideas con usuarios de PROFIS
¿Tiene alguna pregunta sobre el refuerzo de anclajes? ¿Tiene curiosidad sobre la rotura del Concreto? ¿Buscas soluciones de anclaje in situ? Busca vídeos e intercambia ideas con la comunidad Hilti.
