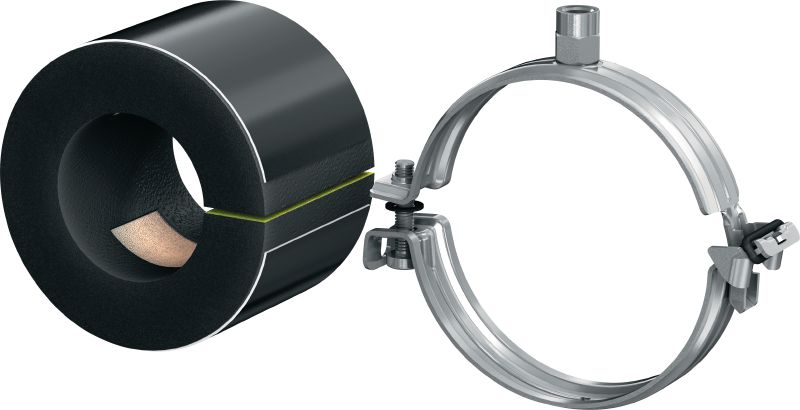

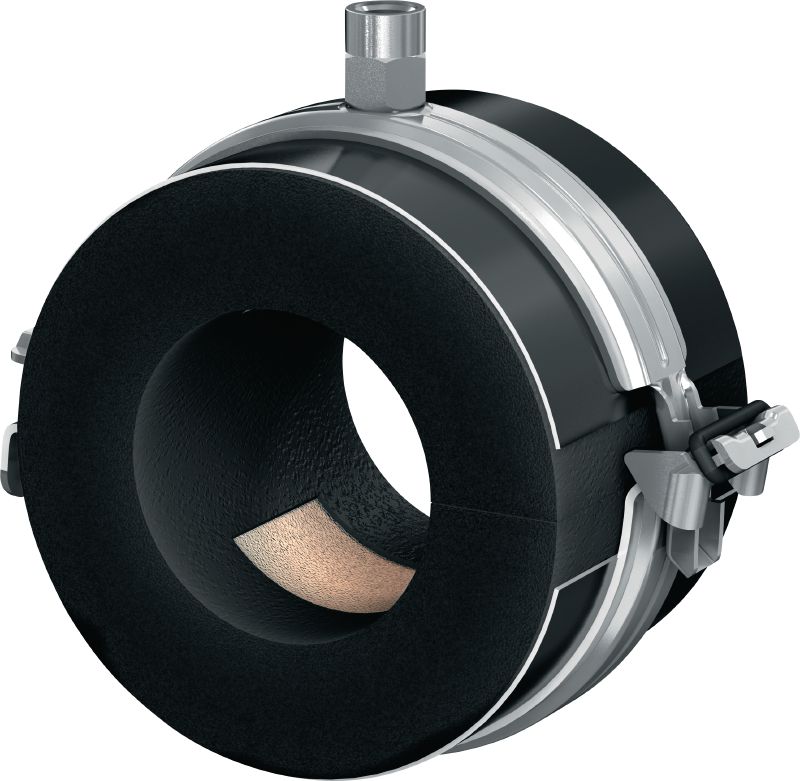

Abrazadera de tuberías de refrigeración MIP-M (con aislamiento medio)
.jpg)
Abrazadera de tuberías galvanizada para obtener la máxima productividad en aplicaciones de refrigeración con un grosor de aislamiento de 20-25 mm
- Reducción de ruidos: 21 dB (A)
- Resistencia térmica: -40 - 105 °C
- Acabado: Con revestimiento apto para uso en interiores - electrogalvanizado
ultimate
También conocido como galvanizado, máxima productividad, aplicaciones de refrigeración or aislamiento.
Seleccione una opción
Grosor - T
- 20 mm
- 21 mm
- 22 mm
- 23 mm
- 24 mm
- 25 mm
Rango de fijación - D
- 10 - 14 mm
- 15 - 18 mm
- 21 - 26 mm
- 27 - 31 mm
- 33 - 39 mm
- 42 - 46 mm
- 47 - 49 mm
- 53 - 58 mm
- 59 - 65 mm
- 75 - 81 mm
- 88 - 90 mm
- 101 - 109 mm
- 113 - 115 mm
- 130 - 134 mm
- 138 - 141 mm
- 158 - 161 mm
- 164 - 169 mm
- 216 - 219 mm
- 267 - 275 mm
- 321 - 328 mm
- 352 - 358 mm
- 403 - 410 mm
Conexión de rosca: M
- M16
- M8, M10
Tamaño de tubería nominal (imperial)
- 1/4 in
- 3/8 in
- 1/2 in
- 3/4 in
- 1 in
- 1-1/4 in
- 1-1/2 in
- 2 in
- 2-1/2 in
- 3 in
- 4 in
- 5 in
- 6 in
Contenido del paquete
- 1 un
- 3 un
- 6 un
- 8 un
- 10 un
- 12 un
- 18 un
Cantidad
Paquetes
Si necesitas ayuda inmediata, ponte en contacto con nosotros. Piezas
1
Precio sin impuestos
Datos Técnicos
Reducción de ruidos
21 dB (A)
Resistencia térmica
-40 - 105 °C
Acabado
Con revestimiento apto para uso en interiores - electrogalvanizado
Condiciones ambientales
Interior seco (C1) Interior con condensación temporal (C2)
Clase de productos
Ultimate
Resistencia a la difusión
≥ 10000
Conductividad térmica (valor λ aprox.)
0.036 W/mK
Densidad aprox.
145 kg/m³
Información adicional sobre producto
Par de apriete de los tornillos de cierre M5: 1 Nm, M6: 2 Nm, M8: 3 Nm, M16: 20 Nm
Documentos
pdf Póster de selección de abrazaderas de tuberías, inglés [ 1.4 MB ]
Características & Aplicaciones
Características
- Diseño para espesores de aislamiento estándar (material aislante: caucho elastómetro)
- Unión continua entre la abrazadera de la tubería refrigeración y el material aislante de la tubería (caucho elastómero)
- Sistema de aislamiento térmico con barrera de vapor integrada (difusión) que evita los cortocircuitos térmicos
- Montaje del núcleo aislante con una mano gracias al cierre adhesivo
- Cierre rápido de tres etapas con solo un tornillo de hasta 115 mm; cierre de dos tornillos a partir de 130 mm y mayores
Aplicaciones
- Montaje de tuberías de hasta 461 mm de diámetro en aplicaciones de refrigeración y aire acondicionado
- Aplicaciones en las que el fácil ajuste de la unidad aislante es un requisito
- Montaje de tuberías de aplicaciones de refrigeración y aire acondicionado de hasta 410 mm
- Instalación de tuberías de aire acondicionado y refrigeración de hasta 410 mm
Para información sobre aprobaciones o certificados, por favor vaya al código individual.
