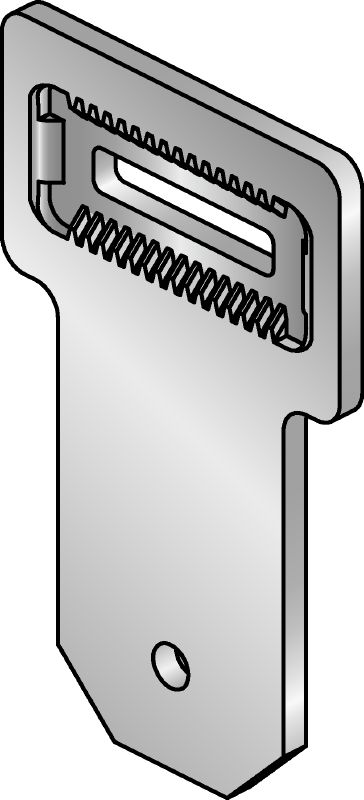

Conector MIC-U-MA
Conector de ángulos múltiples galvanizado en caliente (HDG) utilizado con conectores MIC-MAH para la fijación de vigas en ángulo entre sí
- Composición del material: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8
- Acabado: HDG: conector 55 µm - DIN EN ISO 1461; placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461
- Condiciones ambientales: Contaminación baja a moderada en el exterior (C3/C4 - baja)
También conocido como HDG, fijación de vigas or vigas en ángulo.
Datos Técnicos
Composición del material
Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8
Acabado
HDG: conector 55 µm - DIN EN ISO 1461; placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461
Condiciones ambientales
Contaminación baja a moderada en el exterior (C3/C4 - baja)
Torque de apriete
84 Nm
Ancho de llave
19 mm
Documentos
Características & Aplicaciones
Características
- Incluye tuerca autobloqueante para proporcionar protección ante las vibraciones
- Ajuste fino hasta 5 mm
- Soporte enchavetado para una óptima transmisión de fuerza y flexión
Aplicaciones

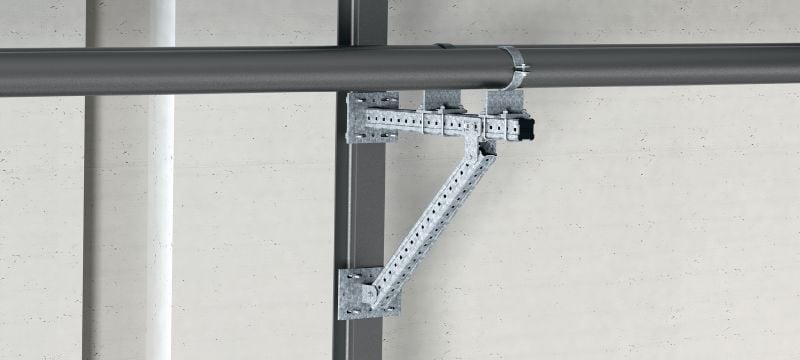

- Para soportes y puntales con ángulos entre 0° y 180º
Para información sobre aprobaciones o certificados, por favor vaya al código individual.
