Abrazadera doble con placa MP-PS 2-2

LCG003622_v3 (229404)
LCG003624_v3 (229406)
LCG003623_v3 (229408)
LCG003625_v3 (229405)
LCG003741_v1 (2299416)
LCG003742_v1 (2299424)
L142678 (229439)
L142677 (229443)
L142680 (229442)
L142675_cropped (229436)
L142673_cropped (229431)

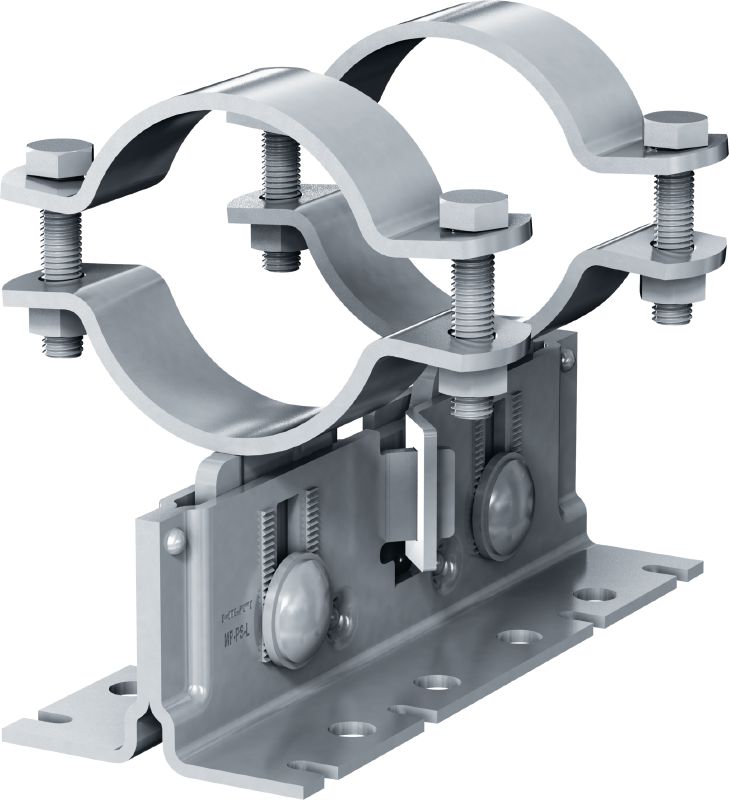

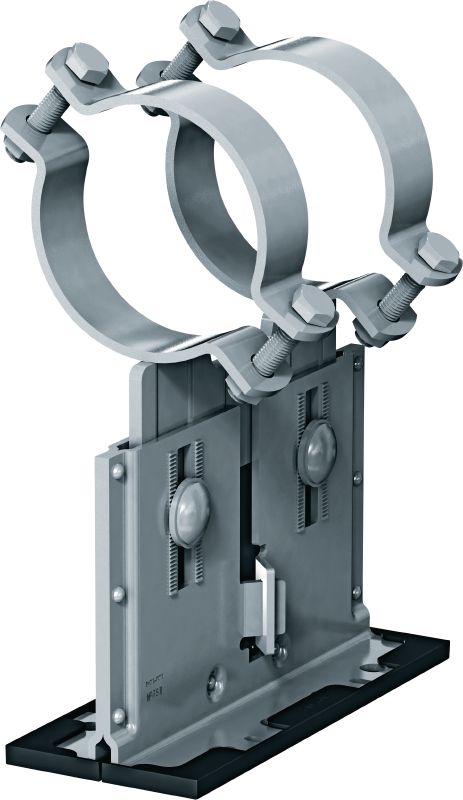

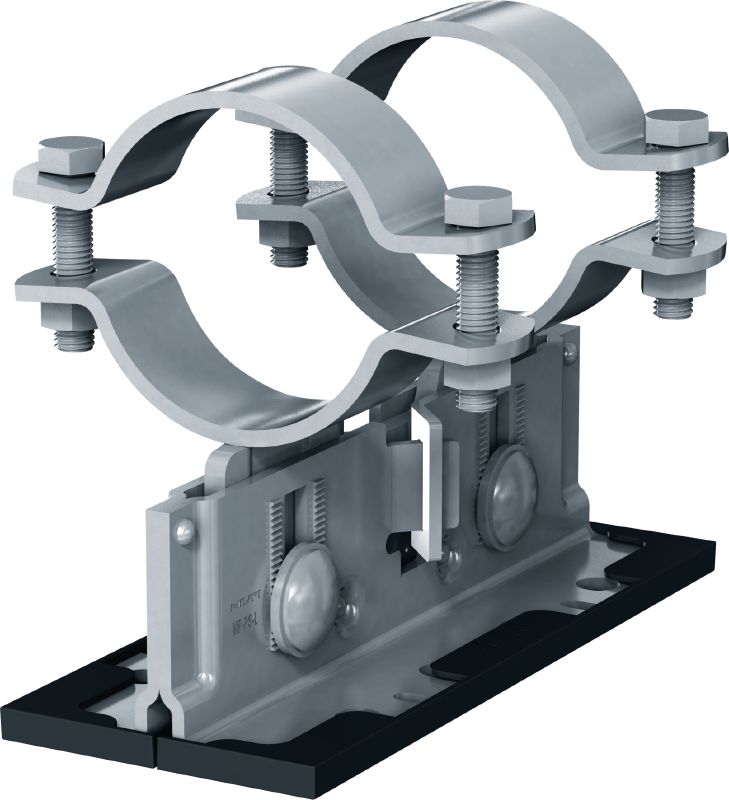

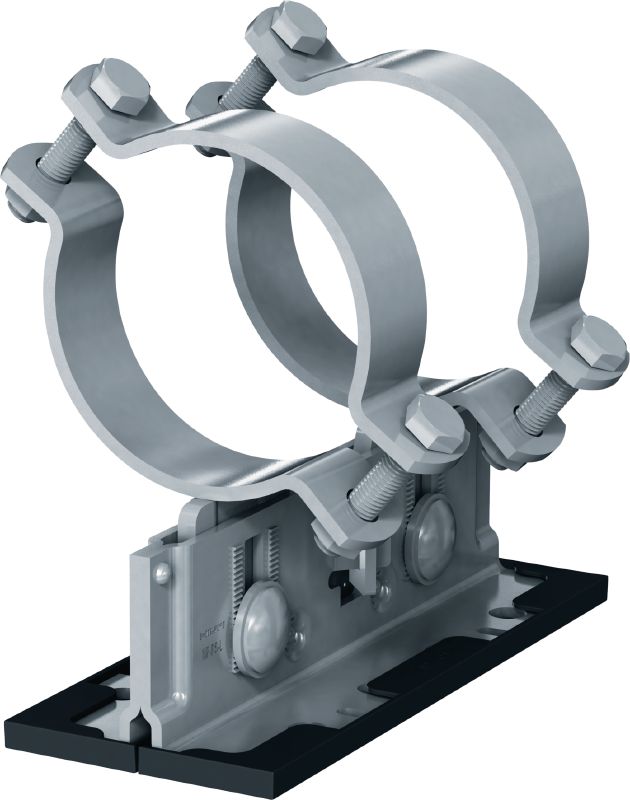

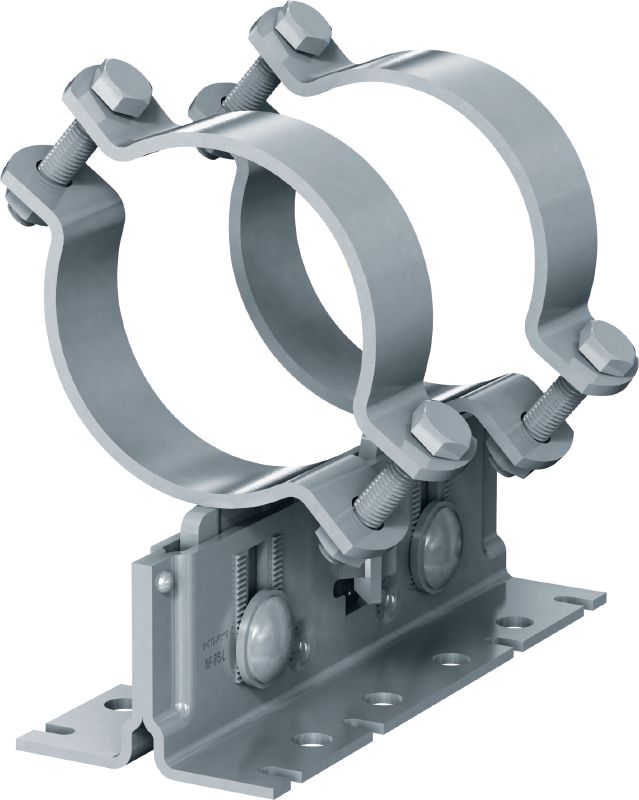

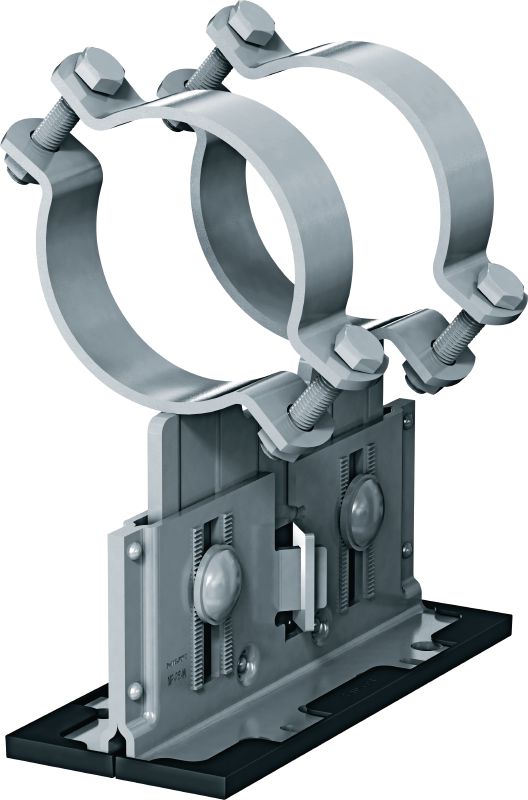

Abrazadera doble con placa de revestimiento exterior (OC) con ajustabilidad de altura y pendiente para aplicaciones industriales pesadas con diámetros de tubería exteriores de 21-328 mm (1/2" hasta 12")

  • Resistencia al fuego (Sí/No): No
  • Resistencia térmica: -20 - 300 °C
  • Composición del material: Placa base: S280GD/POSMAC-C modif., Varillas: S235JR - DIN EN 10025, Placa media: S235JR - DIN EN 10025, Placa deslizante: PA66 + GF30, Perno: acero grado 8.8, tuerca: acero grado 8

Seleccione una opción

Opciones de producto
Cantidad
Paquetes
Total Piezas
1
Acceda a su cuenta y descubra sus precios especiales.

Inicie sesión o regístrese aquí para disfrutar de todos los beneficios. Precios pueden variar según moneda.

Precio sin impuestos
Se produjo un error al cargar el precio

Por favor, contáctenos

Datos Técnicos

Resistencia al fuego (Sí/No)
No
Resistencia térmica
-20 - 300 °C
Composición del material
Placa base: S280GD/POSMAC-C modif., Varillas: S235JR - DIN EN 10025, Placa media: S235JR - DIN EN 10025, Placa deslizante: PA66 + GF30, Perno: acero grado 8.8, tuerca: acero grado 8
Espesor del material
Diámetro de la placa base: 4 mm, Diámetro de la placa media: 7 mm, Diámetros de la placa deslizante: 3 mm, Diámetro de arandela serrada: 4 mm
Acabado
Con revestimiento apto para uso en exteriores: HDG
Galvanizado en caliente
Sí
Acero inoxidable
No
Condiciones ambientales
Contaminación baja a moderada en el exterior (C3/C4 - baja)
Tipo de material base
Concreto, Acero, Soporte modular
Ancho de llave
19 mm
Torque de apriete para ajuste de altura
50 Nm
Longitud
256 mm
Información adicional sobre producto
Coeficiente de fricción: placa deslizante (PA66-GF30) en superficie de zinc-magnesio: 0,146, Coeficiente de fricción: placa deslizante (PA66-GF30) en superficie galvanizada en caliente: 0,129, PA66-GF30 vs Zn: 0,177

Documentos

pdf Manual de corrosión, inglés [ 9.4 MB ]

Características & Aplicaciones

Características

  • Versatilidad única: utilice el mismo sistema de abrazadera doble con placa para soportes de fijación, deslizamiento, guiados o de pie en vigas modulares de Hilti, vigas de acero y hormigón
  • Amplia compatibilidad con el software: simplifique los cálculos con las soluciones PROFIS, Hilti FixPoint Calculator, bibliotecas BIM/CAD y varios complementos
  • Disponibilidad de datos de carga y documentación: diseño conforme a los requisitos de las normas EN13480-3, Eurocode 3 y MSS-SP58 para componentes de soporte de tuberías
  • Instalación in situ más rápida: ajuste fácilmente de la altura y la pendiente tras la fijación de la abrazadera doble con placa
  • Mayor rango de fijación: sistema apto para diferentes tuberías con o sin burletes adicionales

Aplicaciones

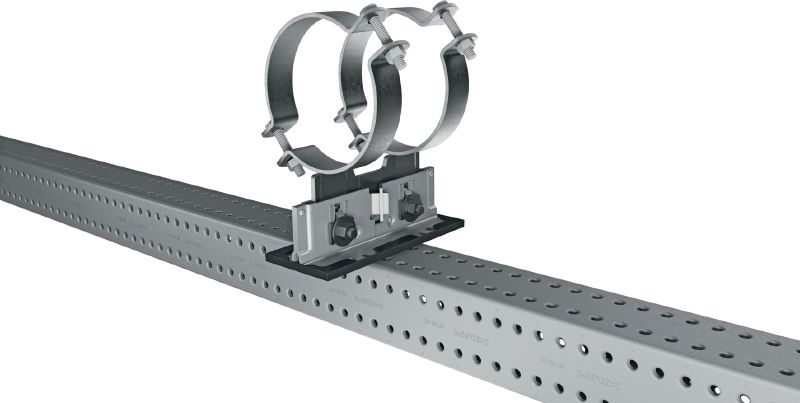

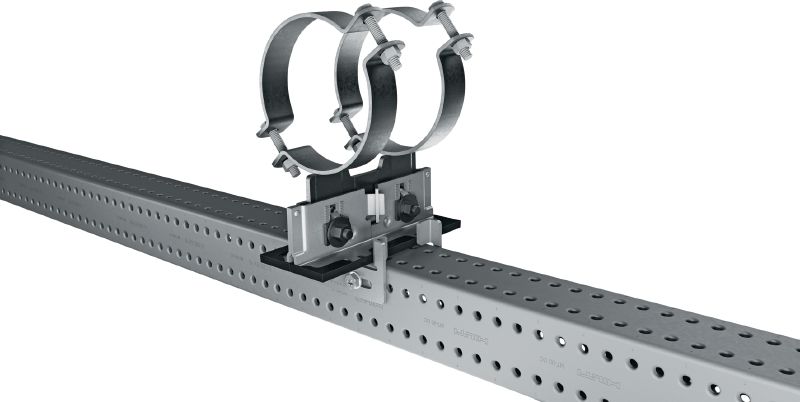

  • Fijación de tuberías a vigas de acero, hormigón o vigas de soporte modulares de Hilti
  • Montaje de tuberías en instalaciones marítimas industriales, de generación eléctrica, farmacéuticas, electrónicas o automoción
  • Apto para temperaturas de aplicación de hasta 300 °C y conun espesor de aislamiento máximo de 220 mm
  • Sistema recomendado para el uso en interiores y exteriores con contaminación baja a moderada (C3)

Para información sobre aprobaciones o certificados, por favor vaya al código individual.
